DPC3 — plan en coupe : quand il est obligatoire et comment éviter le re-dépôt
DPC3 = plan en coupe de la déclaration préalable. Quand il est vraiment obligatoire, à quelle échelle le faire, et comment éviter le re-dépôt qui rallonge la DP d'un mois.
Vous remplissez le Cerfa 16702\*02 pour votre déclaration préalable, et vous tombez sur la case DPC3. C'est le plan en coupe du terrain et de la construction — le plus oublié des trois plans, et celui qui fait retoquer le plus de dossiers.
La règle utile à retenir tout de suite : dès qu'il y a déblai, remblai, ou création d'un nouveau volume bâti, le DPC3 est obligatoire. Une extension de plain-pied sur un terrain plat le requiert. Un abri de jardin sur terrain en pente aussi. Bâcler ou oublier le DPC3, c'est un mois perdu et un nouveau dépôt à refaire.
DPC1, DPC2, DPC3 : le tableau pour ne plus jamais confondre
Les trois codes du Cerfa 16702\*02 ne demandent ni le même contenu, ni la même échelle, ni le même outil. Voici la lecture en 30 secondes.
| Code | Nom officiel | Ce que c'est | Échelle type | À quoi ça sert pour la mairie |
|---|---|---|---|---|
| DPC1 | Plan de situation du terrain | Carte qui localise votre parcelle dans la commune | 1/5 000 ou 1/25 000 | Situer le terrain dans la commune et la zone PLU |
| DPC2 | Plan de masse | Vue aérienne du terrain avec bâtiments existants + projet | 1/200 ou 1/500 | Vérifier les distances, l'orientation, l'emprise du projet |
| DPC3 | Plan en coupe | Profil du terrain (avant/après) et du bâtiment, vu "tranché" | 1/100 ou 1/50 | Vérifier l'impact sur la topographie et la hauteur du projet |
Le DPC1 dit où. Le DPC2 dit quoi en vue de dessus. Le DPC3 dit quoi en hauteur et comment ça modifie le terrain.
DPC3 : à quoi sert le plan en coupe pour la mairie
Le DPC3 répond à deux questions précises de l'instructeur en mairie :
- Est-ce que votre projet modifie la topographie du terrain ? Autrement dit : est-ce qu'il y a un déblai (on creuse) ou un remblai (on ajoute de la terre) ? Si oui, de combien, et où ?
- Quelle est la hauteur exacte du bâtiment, mesurée depuis le sol naturel avant travaux ? C'est la mesure qui décide si vous respectez la hauteur maximale autorisée par le PLU de votre commune.

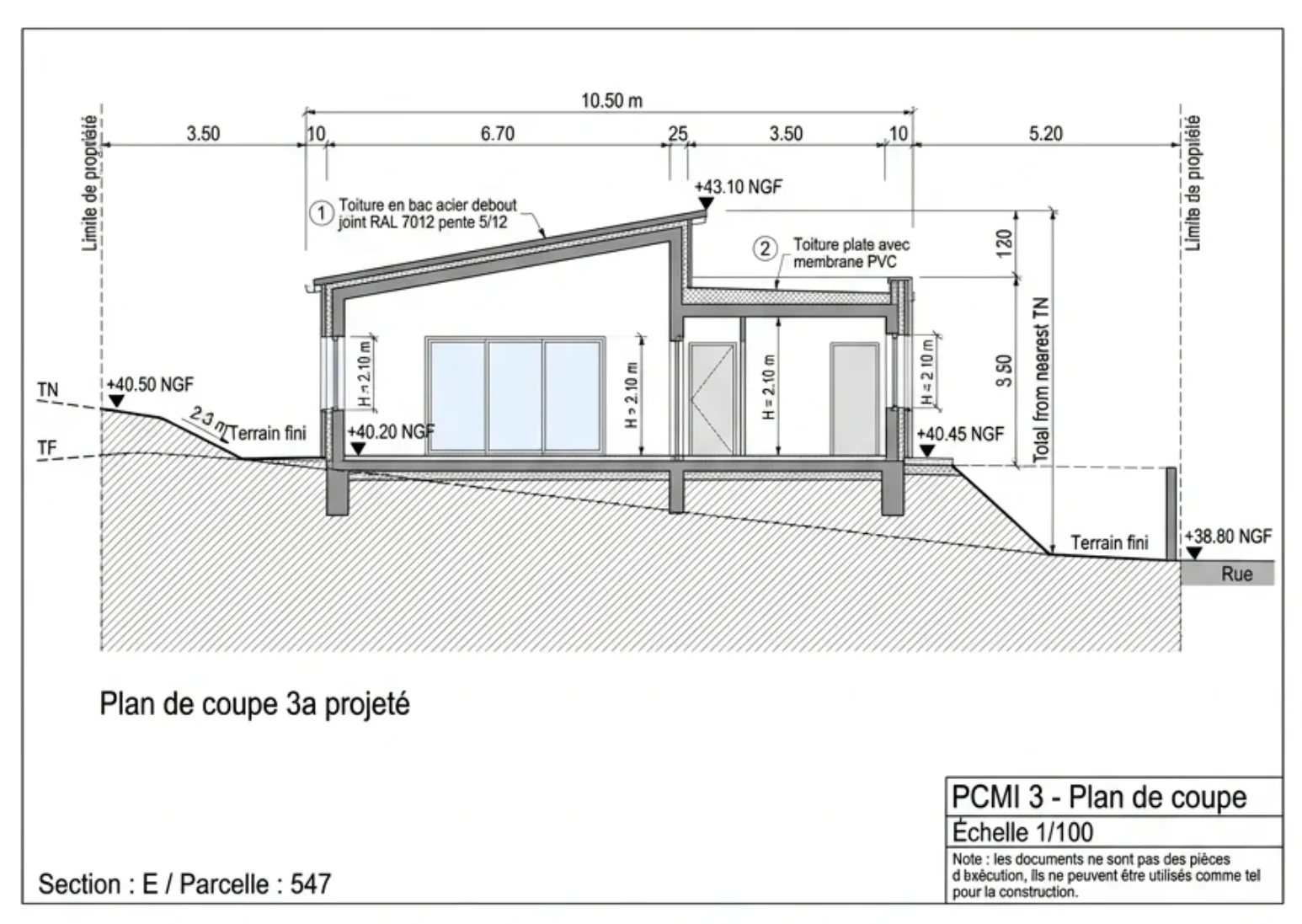

Le plan en coupe se présente comme une vue "tranchée" : imaginez qu'on coupe votre terrain et votre projet avec un grand couteau vertical. Le DPC3 montre ce qu'on verrait sur la tranche : le profil du sol naturel, le profil du sol modifié après travaux, et le profil du bâtiment.
C'est l'article R.431-10 b) du Code de l'urbanisme (transposé pour la DP par renvoi de R.431-36 ) qui le rend obligatoire dès qu'il y a impact sur le terrain ou nouveau volume.
Quand votre DPC3 est-il obligatoire (et quand ce n'est pas le cas)
C'est la question qui fait perdre un mois aux propriétaires qui le bâclent. Voici les cas concrets.
| Votre projet | DPC3 obligatoire ? | Pourquoi |
|---|---|---|
| Extension de plain-pied 18 m² sur terrain plat | Oui | Nouveau volume bâti + dalle béton = déblai |
| Surélévation d'un étage | Oui | Modification de la hauteur — c'est exactement ce que le DPC3 montre |
| Abri de jardin sur terrain en pente | Oui | Le terrain en pente impose souvent un terrassement |
| Abri de jardin sur terrain plat (15 m²) | Oui | Nouveau volume bâti même sans terrassement |
| Piscine enterrée (DP, bassin 10-100 m²) | Oui | Déblai majeur — c'est même la pièce la plus regardée |
| Mur de clôture 1,80 m | Oui | Nouvelle hauteur visible — coupe demandée |
| Ravalement de façade simple (DP) | Non | Aucune modification du volume ni du terrain |
| Modification d'ouverture (fenêtre, porte) | Non | Pas de nouveau volume, pas de déblai |
| Changement de menuiseries | Non | Aucun impact terrain ou hauteur |
Règle simple : si le projet crée du volume bâti OU touche au terrain, le DPC3 est obligatoire. Si c'est purement décoratif (façade, menuiseries), il ne l'est pas.
Le piège le plus fréquent : l'extension de plain-pied "qui ne touche pas vraiment le terrain". Faux. Une dalle béton = un décaissement d'au moins 30 cm = un DPC3 obligatoire pour montrer l'état initial vs futur.
Pas sûr que votre projet nécessite un DPC3 ? L'analyse Permis Clair vérifie le PLU de votre commune, identifie les pièces vraiment exigées pour votre cas, et liste ce qu'il faut produire. C'est gratuit.
Vérifier la faisabilité de mon projet en 2 minutes →
Quelle échelle utiliser : 1/100 ou 1/50
L'arrêté de 2007 sur la composition des dossiers d'urbanisme ne fixe pas d'échelle obligatoire pour le DPC3 — il demande "une échelle adaptée à la lisibilité". En pratique, deux choix selon le projet :
- Échelle 1/100 (1 cm sur le plan = 1 m réel) : c'est l'échelle standard pour la majorité des projets DP (extension, abri, mur de clôture). Un terrain de 20 m de profondeur tient sur un format A3.
- Échelle 1/50 (1 cm = 50 cm réels) : à privilégier quand le projet a des détails de hauteur précis qui doivent être lisibles (par exemple, un abri sur terrain très accidenté, ou un mur avec retraits).
Une règle de validation simple : si l'instructeur doit sortir une règle pour vérifier vos cotes, votre plan est trop petit. Si tout se lit à l'œil, l'échelle est bonne.
N'oubliez pas l'échelle écrite en clair sur le plan ("Échelle 1/100") et la barre d'échelle graphique (un petit segment gradué). Une coupe sans mention d'échelle = refus systématique.
Comment faire votre DPC3 : 2 méthodes
Méthode 1 — Papier et crayon (1 à 2 h)
C'est la méthode des projets simples (abri de jardin, mur de clôture, petite extension). Vous avez besoin de :
- Une feuille A3 ou A4
- Un mètre ruban (pour les mesures sur le terrain)
- Une règle graduée
- Un crayon, une équerre
Démarche en 4 étapes :
- Sur le terrain, mesurez le profil du sol naturel sur l'axe de votre projet (tous les 2-3 mètres si le terrain est en pente).
- Reportez ce profil à l'échelle sur votre feuille — c'est la ligne "état initial" ou "sol naturel".
- Dessinez par-dessus, à la même échelle, le profil du sol après travaux (déblai, remblai si applicable) et la coupe du bâtiment projeté.
- Cotez toutes les hauteurs : hauteur du bâtiment, profondeur du décaissement, hauteur de la dalle, hauteur du faîtage.
Méthode 2 — Numérique gratuit (2 à 4 h)
Pour un rendu plus propre, deux outils gratuits font le travail :
- ArchiFacile (archifacile.fr) : interface en ligne, modèle "plan de coupe" inclus. Bonne courbe d'apprentissage en 1-2 h. Export PDF prêt pour la mairie.
- SketchUp Free (sketchup.com/products/sketchup-for-web) : plus puissant (3D), permet de générer la coupe automatiquement à partir du modèle. Compter 3-4 h si vous débutez.
Dans les deux cas, exportez en PDF haute définition, format A3 si possible.
Les erreurs typiques qui font retoquer un DPC3
Quatre erreurs reviennent en boucle dans les dossiers refusés. Évitez-les et votre DPC3 passe.
Erreur 1 — Représenter seulement l'état futur, pas l'état initial. Le plan en coupe doit montrer les deux profils : le sol naturel avant travaux ET le sol après travaux. Une coupe qui ne montre que le projet fini ne permet pas à l'instructeur de mesurer le déblai/remblai. Retour systématique.
Erreur 2 — Oublier de coter la hauteur du bâtiment. La hauteur doit être cotée depuis le sol naturel avant travaux jusqu'au point le plus haut du bâtiment (faîtage, acrotère). C'est cette cote qui se compare à la hauteur maximale du PLU. Une coupe sans cote de hauteur = refus.
Erreur 3 — Oublier la mention d'échelle. L'instructeur doit pouvoir vérifier toutes les cotes à la règle. Échelle écrite + barre graphique = obligatoire.
Erreur 4 — Profil bâti incomplet ou trop schématique. Le profil du bâtiment doit faire apparaître la structure visible (toiture, murs porteurs, dalles) — pas juste une boîte rectangulaire. Une coupe trop simplifiée donne l'impression que le projet n'est pas abouti.
Vous préférez déléguer le dossier complet ? Permis Clair monte votre dossier DP complet (Cerfa + DPC1 + DPC2 + DPC3 + notice + photos) pour 790 €, avec garantie acceptée ou remboursée. Vous nous donnez l'adresse et les dimensions, on s'occupe du reste.
Lancer mon dossier DP en 2 minutes →
Nous ne traitons pas les dossiers en personne morale (SCI, SARL) ni les projets dont la SDP totale dépasse 150 m² — ces cas demandent un architecte obligatoire.
Questions fréquentes
Un DPC3 est-il obligatoire pour une modification de façade sans changer le volume ?
Non. Si vous changez juste l'aspect extérieur (couleur, menuiseries, ravalement) sans modifier le volume bâti ni toucher au terrain, le DPC3 n'est pas requis. Vous fournissez DPC1, DPC2, DPC4 (notice), DPC5 (façades) et photos. Un ravalement simple est typiquement une DP sans DPC3.
Faut-il refaire le DPC3 si la mairie demande une modification du projet en cours d'instruction ?
Oui, si la modification touche la hauteur, le volume ou la topographie. Vous déposez une déclaration modificative avec un DPC3 à jour. Si la modification ne touche que des aspects décoratifs (couleur, matériaux), le DPC3 initial reste valable.
Mon terrain est totalement plat — dois-je quand même montrer l'état initial sur le DPC3 ?
Oui. Même si le terrain est plat, la coupe doit faire apparaître la ligne du sol naturel avant travaux et la ligne du sol après (notamment si vous coulez une dalle). Une coupe sur terrain plat est plus simple à dessiner — mais elle reste obligatoire dès qu'il y a un nouveau volume bâti.
Puis-je utiliser une photo annotée à la place du DPC3 ?
Non. Le DPC3 est un plan technique coté, pas une illustration. Une photo, même bien légendée, ne permet pas à l'instructeur de vérifier les cotes à la règle. Photo + plan en coupe sont deux pièces distinctes du dossier.
L'échelle 1/200 est-elle acceptée pour le DPC3 ?
Dans la majorité des cas, non. Le 1/200 est l'échelle du DPC2 (plan de masse), pas du DPC3. Pour le plan en coupe, restez sur du 1/100 ou du 1/50 — la mairie a besoin de lire précisément les hauteurs au centimètre, ce qui n'est pas possible au 1/200.
Et si je dépose mon DP sans DPC3 alors qu'il était obligatoire ?
La mairie a un mois pour vous notifier que votre dossier est incomplet et vous réclamer la pièce manquante. Le délai d'instruction est alors suspendu jusqu'à réception de votre DPC3. Concrètement : un oubli de DPC3 = un mois de retard sur l'autorisation, parfois deux si le DPC3 fourni en rattrapage est lui-même incomplet.
